配線図

• 灯火系配線図
ヘッドライト、テールライト、ウインカーなど走行に必要な灯火類があります。

• 警告灯系配線図
オイルレベル警告灯、水温警告灯など走行に直接影響のない灯火類があります。
レイアウトの都合上ホーンはこちらです。

• 点火系配線図
点火、YPVS関係の配線図があります。

• レーサー配線図
軽量化、整備性向上のための配線図です。レーサー制作時に参考にして下さい。

• 全体配線図

この配線図は実際の配線図を忠実に再現しておりません。電気の流れを知る最低限の内容です。
故障診断には整備書の配線図が必要になります。

作者および配布者はこの配線図を使用して生じた損害について一切の責任を負わないものとします。
作者はこの配線図に不備があってもそれを修正する義務を負いません。
上記の事項に同意出来ない場合は本配線図のご利用はお止めください。

印刷される場合はpdf版をご利用ください。PDF版 ダウンロード

また、全体配線図 pdf版もあわせてご利用ください。PDF版 ダウンロード

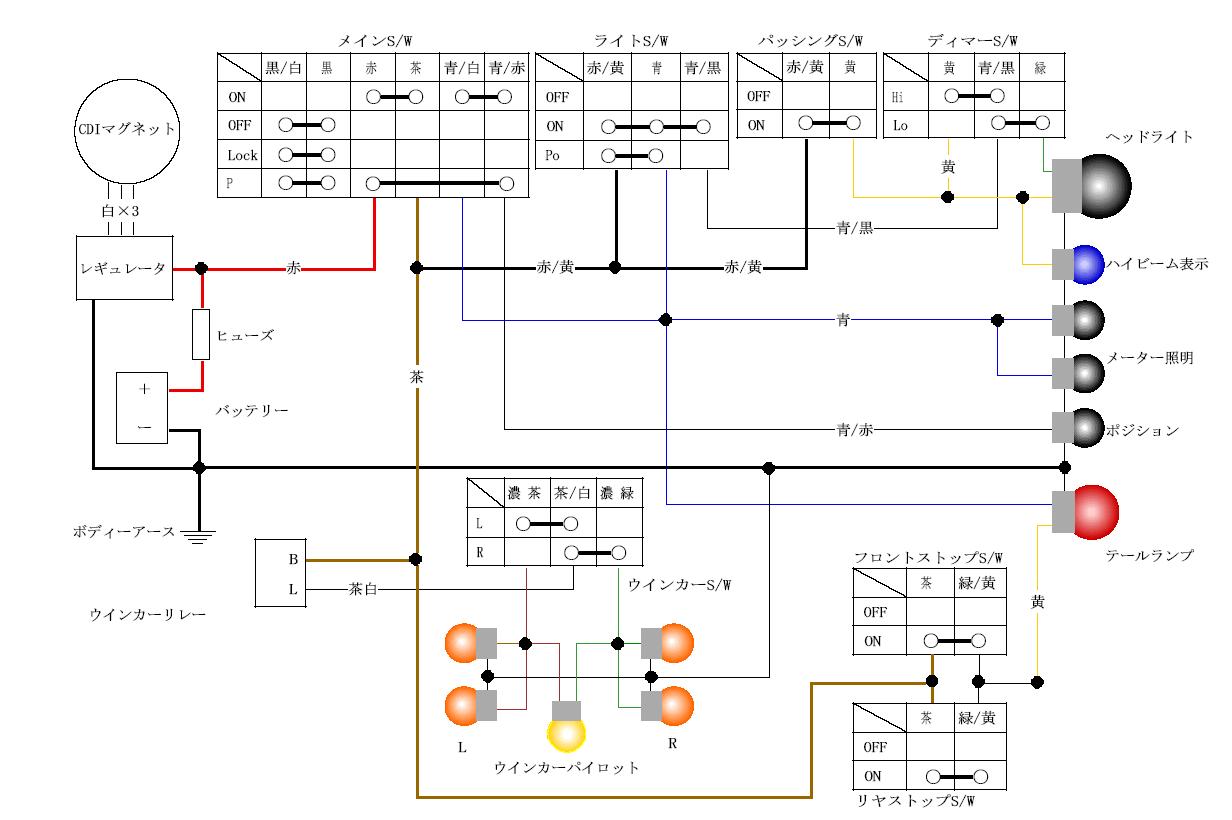

●灯火系配線図

●警告灯系配線図

●点火系配線図

●レーサー配線図 バッテリー搭載車は走行後バッテリーよりマイナス線を外して下さい。（バッテリー上がり防止） これ以外の電線、電装品は不要なため撤去します。その場合、茶の分岐線はメインハーネスのカシメ部分より切り離して下さい。それが出来いない場合は必ず端末処理を行います。 コネクタより特定の電線を抜くには、斜め下に向いている端子の爪を先の尖った千枚通し等で押しながら電線を引きます。

●全体配線図

ご注意
繰り返します。
この配線図は実際の配線図を忠実に再現しておりません。電気の流れを知る最低限の内容です。
故障診断には整備書の配線図が必要になります。
実行される場合は、自己責任でお願いします。
